防爆鋼絲繩電動葫蘆
HB、HBS. BHC. BCD型防爆電動葫蘆為系列產品本產品所采用的防爆電機、防爆電器等，不論是本廠自行設計、制造的，還是由配…

防爆鋼絲繩電動葫蘆

產品介紹

HB、HBS. BHC. BCD型防爆電動葫蘆為系列產品

本產品所采用的防爆電機、防爆電器等，不論是本廠自行設計、制造的，還是由配套廠生產的，都是根據國家標準GB3836.1-2000《爆炸性氣體環境用電氣設備:通用要求》、GB3836.2-2000 <爆炸性氣體環境用電氣設備:隔爆型“D"* 》等有關規定設計、制造和驗收的，并經國家指定的檢驗單位一中國防爆電氣產品檢測中心南陽分中心審查、檢測井試驗為合格的工廠用防爆型起重設備。

本產品必須嚴格遵守《說明書》所規定的條件使用。

適用范圍

      1.防爆電動葫蘆為系列產品，是根據GB3836.1-2000《防爆型氣體環境用電氣設備:通用要求》設計制造的。

      2.本系列三級防爆電動葫蘆適用于當廠房內有表1規定的可燃性氣體、蒸氣與空氣形成的爆炸性混合物時;本系列四級電動葫蘆適用于當廠房內有表1規定的可燃性氣體、燕氣與空氣形成的爆炸性混合物時;安裝在I字鋼軌道上起吊重物，并能沿軌道作直線、曲線往復運動，保證足夠安全。

      3.本系列產品結構緊湊、自重輕、體積小起重能力大，當廠房內充滿爆炸混合物時，在保證安全的前提下，是改善勞動條件，提高勞動生產率的有利工具，因而成為合理工藝過程中必須的機械設備。

      4.使用環境:溫度-20C-+40C海拔1000M以下相對濕度85%(20土5C)

      5.在系列產品可以根據不同使用要求，同LXB型防爆單型梁懸掛起重機或LB、LHB型防爆單、雙梁橋式起重機配套使用。

產品參數

防爆等級	溫度級別
防爆等級	T1	T2	T3	T4
d11A	乙烷、丙烷、苯乙烯、二甲苯、一氧化碳、丙酮醋酸、醋酸甲酯、氨、吡啶	乙醇、丁烷、丙烯、醋酸乙酯、二氧乙烷、氯乙烯、噻吩、環成醇、二氯乙烷、二甲胺	烷、癸烷、乙基環烷、松節油、石腦油、石油（包括汽車油、燃料油）醇、氯丁烷、四氫噻吩	乙醚、乙醛、三甲胺
d11B	丙烷、丙烯腈、氰化氫、焦爐煤氣	乙烯、環丙乙烷、丙烯酸、甲酯、呋喃	二甲醚、丙烯醛、四氫呋喃、硫化氫
自然溫度級別防爆等級	T1	T2	T3	T4
d11A	乙烷、丙烷、丙酮苯乙烯、氯化苯乙烯、氯苯、甲苯、氨、氧化碳、醋酸、醋酸乙酯	乙醇、丁烷、丙烯、醋酸丁烷酯、醋酸、酸、環烷、丁醇	烷、庚烷、辛烷、癸烷、汽油	乙醇
d11B	丙炔、丙烯腈	氧乙烷、丁二烯、丁烯	硫化氫、二甲醚	二乙醚、二丁醚
d11C	氫、水煤氣	乙炔
注：技術性能表參數參考BCD、BMD

BCD、BMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				BCD1 BMD1
起重量	噸			0.25			0.5			1						2						3
起升高度	米			3	6	9	6	9	12	6	9	12	18	24	30	6	9	12	18	24	30	6	9	12	18	24	30
起升速度	米/分			8			8/0.8			8/0.8						8/0.8						8/0.8
運行速度	米/分			20(30)			20(30)			20(30)						20(30)						20(30)
鋼絲繩	繩直徑	毫米		3.6			4.8			7.4						11						13
	絲直徑	毫米					0.22			0.34						0.5						0.6
	結構形式			6×9			D-6×37+1			D-6×37+1						D-6×37+1						D-6×37+1
工字梁軌道型號（GB76-88）				16-22b			16-28b			16-28b						20a-32c						20a-32c
環形軌道最小半徑		米		0.8			1.5			1.5		2		3	4	2		2.5		3	4	2		2.5		3	4
起升電動機	型號			ZD12-4			ZD21-4			ZD21-4						ZD31-4						ZD41-4
	容量	千瓦		0.4			0.8 0.2/0.8
	轉速	轉/分		1380			1380			1380						1380						1380
	相數			3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		1.25			2.4 0.72/2.4			4.3 0.72/4.3						7.6 1.25/7.6						11 2.4/11
	頻率	周/秒		50			50			50						50						50
運行電動機	型號			DW5024			ZDY11-4			ZDY12-4						ZD12-4						ZDY21-4
	容量	千瓦		0.06			0.2			0.2						0.4						0.4
	轉速	轉/分		1400			1380			1380						1380						1380
	相數			3			3			3						3						3
	電壓	伏		380			380			380						380						380
	電流	安培		0.3			0.72			0.72						1.25						1.25
	頻率	周/秒		50			50			50						50						50
工作類型及機構級別				中級M3			中級M3			中級M3						中級M3						中級M3

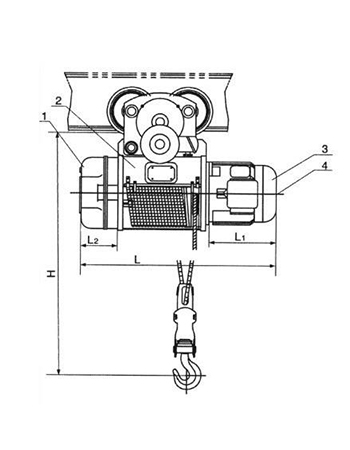

基本尺寸±2%	H		毫	432			630		670	685			780			860			960			985			1080
	L2		米	216			126			159						187						230
	L1			175			228/225			269/266						279						341/343
	L	C		391			616	688	760	758	856	955	1150	1346	1542	820	920	1020	1220	1420	1620	915	1018	1121	1327	1533	1738
		M					638	710	782	780	878	976	1172	1368	1564
	m			104			318	390	462	400	499	597	793	989	1185	418	518	618	818	1018	1218	448	551	654	860	1066	1272
	n			130			190			196						240						264
	h						120			124						155						173
	φ			16.5			16.5			19						25						25

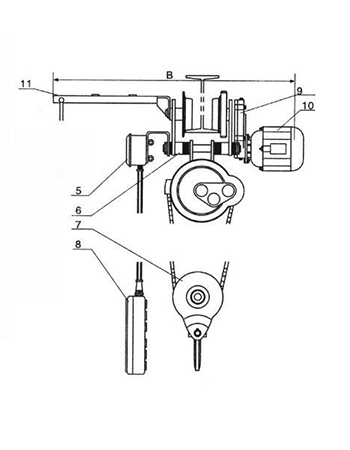

	B			279-315			-884			-884						-930						-930
	E			395			490			584						740						848
	F						355/426			354/492						400/562						438/642
總量±15%	C		公	44	44.4	44.8	120	125	145	145	158	180	195	208	222	235	248	296	320	340	360	280	300	350	380	405	435
	M		斤				135	140	160	160	170	200	210	220	230	265	278	326	350	370	310	310	330	380	410	435	465
	C固			30	30.4	30.8	80	85	90	120	120	125	140	150	165	168	180	190	210	230	250	220	235	250	275	300	325
	M固						100	105	110	130	140	145	155	165	180	196	210	220	240	260	280	250	265	280	305	330	355

BCD、BMD型系列電動葫蘆技術性能和外形尺寸參數（0.25T-20T）
型號				BCD1						BMD1					BCD						NH20-12D
起重量	噸			5						10					16			20			20	3
起升高度	米			6	9	12	18	24	30	9	12	18	24	30	6	9	12	18	24	30		6	9	12	18	24	30
起升速度	米/分			8/0.8						7/0.7					3.5 3.5/0.35			3.5 3.5/0.35			5	8/0.8
運行速度	米/分			20(30)						20(30)					18			20			20	20(30)
鋼絲繩	繩直徑	毫米		15						15					15			17			22.5	13
	絲直徑	毫米		0.7						0.7					0.7			0.8				0.6
	結構形式			D-6×37+1						D-6×37+1					D-6×37+1			D-6×37+1			D-6×37+1	D-6×37+1
工字梁軌道型號（GB76-88）				25a-63c						25a-63c					45a-63c			50a-63c				20a-32c
環形軌道最小半徑		米		2.5		3		4	5	2.5	3.5	4	6	9	3	3.5	4.6	3	3.5	4.6		2		2.5		3	4
起升電動機	型號			ZD41-4						ZD51-4					ZD51-4			ZD51-4				ZD41-4
	容量	千瓦
	轉速	轉/分		1380						1380					1380			1380			1380	1380
	相數			3						3					3			3			3	3
	電壓	伏		380						380					380			380			380	380
	電流	安培		18 2.4/18						30 4.3/30					30 4.3/30			30 4.3/30				11 2.4/11
	頻率	周/秒		50						50					50			50			50	50
運行電動機	型號			ZDY21-4						ZDY21-4					ZDY21-4			ZDY21-4				ZDY21-4
	容量	千瓦		0.8						0.8×2					0.8×2			0.8×2			0.8×2	0.4
	轉速	轉/分		1380						1380					1380			1380			1380	1380
	相數			3						3					3			3			3	3
	電壓	伏		380						380					380			380			380	380
	電流	安培		2.4						2.4×2					2.4×2			2.4×2			2.4×2	1.25
	頻率	周/秒		50						50					50			50			50	50
工作類型及機構級別				中級M3						中級M3					中級M2			中級M2				中級M3
基本尺寸±2%	H		毫	1160			1310			1350					1600			2400				985			1080
	L2		米	274						303					同10t							230
	L1			380/377						429/820					同10t							341/343
	L	C		1047	1157	1257	1467	1677	1887	1602	1783	2145	2507	1869	同10t							915	1018	1121	1327	1533	1738
		M		1059	1169	1269	1479	1682	1899	1969	2150	2512	2874	3236
	m			485	606	695	860	1115	1325	949	1130	1492	1854	2216	949	1130	1492	956	1478	1605		448	551	654	860	1066	1272
	n			320						376					376			376				264
	h			203						243					41			46				173
	φ			31						37												25
	B			-1058						-1058												-930
	E			998						1068					1335			1934				848
	F			472/675						612					1055							438/642
總量±15%	C		公	445	470	555	590	630	670	1010	1063	1166	1263	1317								280	300	350	380	405	435
	M		斤	480	505	590	630	660	705	1100	1153	1256	1353	1407								310	330	380	410	435	465
	C固			355	375	390	425	460	500	759	807	900	987	1032								220	235	250	275	300	325
	M固			390	410	425	460	500	535	849	897	990	1077	1122								250	265	280	305	330	355
